Как проверить правильность разводки? Тестер BNC TALON TOOL HT-468

Проверяем правильность разводки в розетках, а также целостность проложенных кабелей

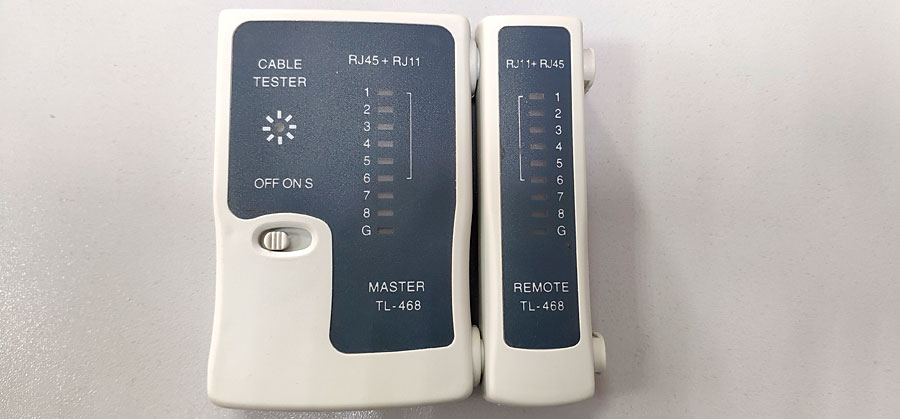

LAN-тестер TALON TOOL HT-468 предназначен для проверки электротехники. Тестер производит проверку жил 1,2,3,4,5,6,7,8 и G витой пары, а также позволяет выявить неправильное соединение, короткое замыкание, размыкание сети и тестирует BNC, RJ12, RJ45, RJ11.

Как тестировать витую пару

  1. Включаем прибор.
  2. Выбираем режим («S» — автоматический режим, «M» — ручной режим).
  3. Присоединяем кабель к основному тестеру и дистанционному блоку.

Световая индикация начнет перемещаться последовательно от 1 до G:

  • На основном блоке тестера: 1-2-3-4-5-6-7-8- G.
  • На дистанционном блоке: 1-2-3-4-5-6-7-8- G RJ45.
  • 1-2-3-4-5-6- RJ12.
  • 1-2-3-4 RJ11.

Индикация неправильного подключения

  • Если один кабель, например, кабель номер 3 имеет участок с разомкнутой сетью, тогда два световых индикатора с номером 3 на основном блоке тестера и на дистанционном не загорятся.
  • Если не подключено несколько кабелей, то не загорится несколько соответствующих световых индикаторов. Если подключено менее двух кабелей, то не загорится ни один индикатор.
  • Если имеются проблемы на концах кабеля, например, у номера 2 и номера 4, то индикация будет следующая — основной блок: 1-2-3-4-5-6-7-8- G, дистанционный блок: 1-4-3-2-5-6-7-8- G.

Если у обоих кабелей имеется короткое замыкание, то на дистанционном блоке не загорится ни один световой индикатор. Если короткое замыкание будет у трех кабелей, то не загорится ни один соответствующий световой индикатор.
